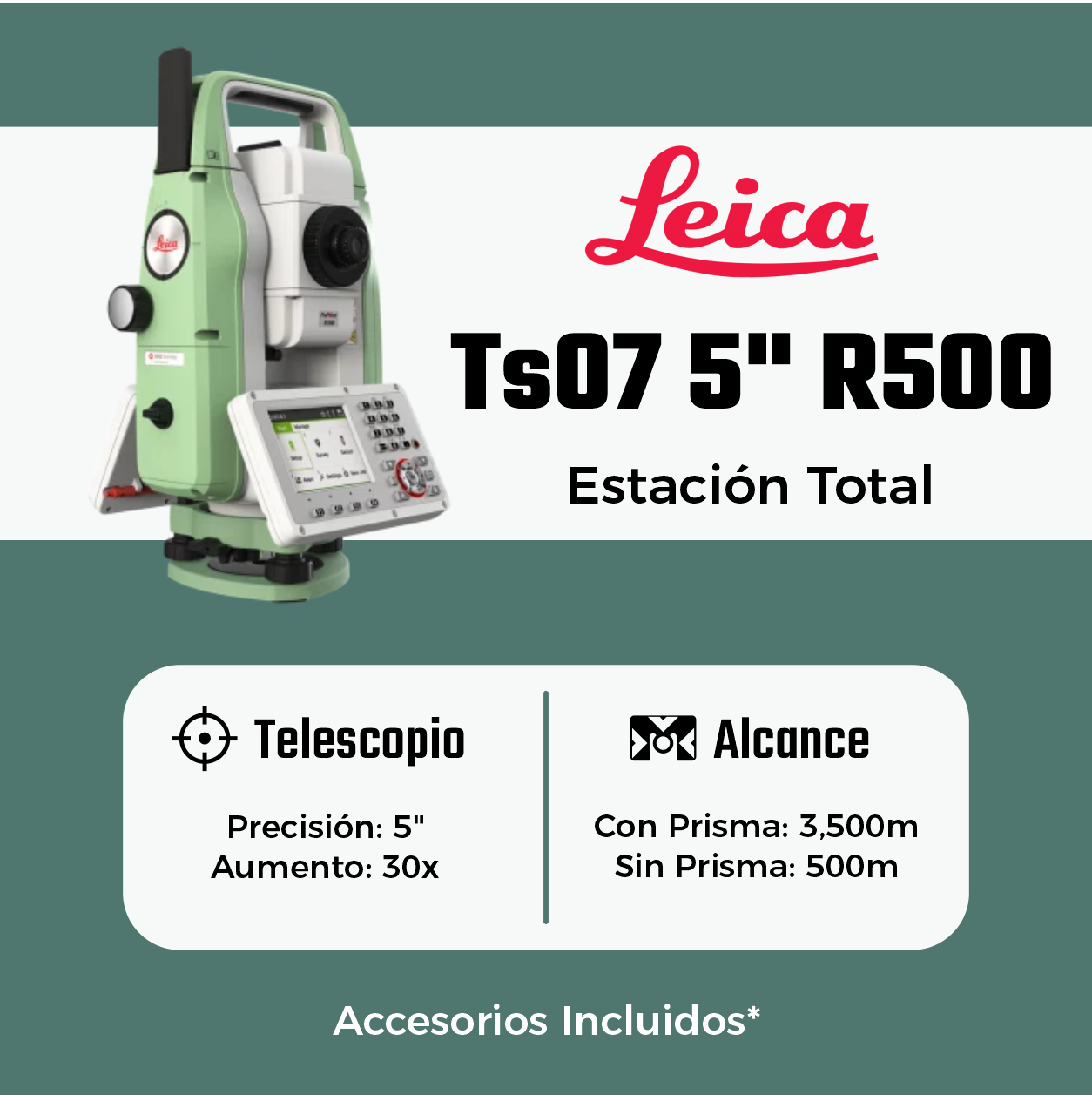

FlexLine TS07 es una estación total manual que hace posibles mediciones topográficas de mediana a alta precisión y tareas de levantamiento de manera sencilla y eficiente.

Mida más puntos al día gracias a los procedimientos de medición y replanteo más rápidos con el software Leica FlexField.

Fiabilidad, rapidez y precisión garantizan una menor inversión a lo largo de la vida útil del producto.

Ahorre tiempo con AutoHeight: Mida, lea y ajuste automáticamente la altura del instrumento (Opcional).

ESPECIFICACIONES TÉCNICAS:

MEDICIÓN ANGULAR

Precisión Hz y V

Absoluto, continuo, diametral - 5´

Resolución de la pantalla: 0,1” (0,1 mgon)

Compensación de cuádruple eje

Configuración de precisión del compensador2: 0,5’’ / 1’’/ 1,5’’ / 2’’

Alcance del compensador: +/- 4’

Resolución del nivel electrónico: 2“

Sensibilidad del nivel esférico: 6` / 2 mm

MEDICIÓN DE DISTANCIAS

Alcance

Prisma GPPrisma (GPR1, GPH1P): 1,5 m a 3,500 m

R1 (modo de largo alcance) > 10.000 m

Sin Prisma / A cualquier superficie R500

Precisión / Tiempo de

Medición

Normal (a prisma)

- Más preciso / Una vez: 1 mm + 1,5 ppm (normalmente 2,4 s)

- Preciso y rápido / Una vez y rápido: 2 mm + 1,5 ppm (normalmente 2 s)

- Seguimiento / Continuo: 3 mm + 1,5 ppm (normalmente < 0,15 s)

- Promedio: 1 mm + 1,5 ppm

- Modo de largo alcance / > 4 km: 5 mm + 2 ppm (normalmente 2,5 s)

Sin Prisma / A cualquier superficie

- 0 m - 500 m: 2 mm + 2 ppm (normalmente 3 - 6 s)

- > 500 m: 4 mm + 2 ppm (normalmente 3 - 6 s)

Tamaño del punto láser

A 30 m: 7 mm x 10 mm

A 50 m: 8 mm x 20 mm

A 100 m: 16 mm x 25 mm

Objetivo

Aumento: 30x

Poder de resolución: 3”

Alcance de enfoque: 1,55 m/5,08 ft al infinito

Campo visual: 1°30’ / 1,66 gon / 2,7 m a 100 m

GENERAL

Patalla y teclado: 3,5“ (pulgadas), 320 x 240 px

QVGA, color, táctil, 28 teclas

Manejo

Accionamientos para HZ y V

Pulsador de activación: definible por el usuario con 2 funciones

Alimentación

Batería Li-Ion GEB331 (hasta 15 h)

Cargador GKL311 (3 h 30 min )

Almacenamiento de datos

Memoria interna: 2 GB Flash

Tarjeta de memoria: Tarjeta SD 1 GB o 8 GB

Memoria USB

Procesador

TI OMAP4430 1GHz Dual-core ARM® Cortex™ A9 MPCore™

Sistema operativo – Windows EC7

Interfaces: RS2327, dispositivo USB

Bluetooth®, WLAN

Cobertura lateral de datos móviles: LTE-Módem para acceso a Internet (Opcional)

Luces Guía de Replanteo: (EGL)

Rango de trabajo: 5 m a 150 m

Precisión en la posición: 5 cm a 100 m

Longitud de onda rojo/naranja: 617 nm / 593 nm

Plomada láser (Laserclass 2)

Precisión

- Desviación de la línea de la plomada: 1,5 mm a una altura del instrumento de 1,5 m

- Diámetro del punto láser: 2,5 mm a una altura del instrumento de 1,5 m

Peso: 4,3 - 4,5 kg

Especificaciones ambientales

Rango de temperaturas de trabajo: -20 °C a +50 °C

Versión Arctic: -35°C a +50 °C (Opcional)

Polvo / Agua (IEC 60529) / Humedad: IP66 / 95 %, sin condensación

Estándar militar 810G, método 506.5

Programas y Software: FlexField, Estacionamientos, Resección (Standard, Resección Local, Resección Helmert), Orientación por ángulos, Orientación por Coordenadas, Transferencia de altura, Medición y codificación, Replanteo, Línea de Referencia/ Cuadricula/ Segmento, Punto oculto, Distancia de Enlace, Area, y Volumen MDT, Altura Remota, Desplazamiento Estándar y Cilíndrico, Comprobación de lectura atrás, COGO, Plano de referencia, Arco de referencia, y Carretera 2D.

01 BASTÓN 2.60M

01 PRISMA CON PORTA PRISMA LEICA GPR111 (ORIGINAL)

01 TRÍPODE DE ALUMINO O MADERA (A ELECCION)

01 BATERIA GEB 334 LEICA (ORIGINAL)

01 USB LEICA PARA BAJAR DATOS (ORIGINAL)

01 CARGADOR LEICA GKL 341 (ORIGINAL)

01 CABLE DE AUTO
